Y13H内螺纹先导活塞式蒸汽减压阀
所属类别:减压阀
产品名称:Y13H内螺纹先导活塞式蒸汽减压阀
产品标签:高温高压先导活塞式减压阀,Y13Y内螺纹活塞式蒸汽减压阀,不锈钢丝扣蒸汽减压阀
咨询热线:021-59795176
更新时间:2021-09-08 10:50:12
产品概述

Y13H内螺纹先导活塞式蒸汽减压阀概述

Y13H型内螺纹先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

本产品主要用于蒸汽管路,起减压稳压作用。

Y13H内螺纹先导活塞式蒸汽减压阀适用范围

当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

Y13H内螺纹先导活塞式蒸汽减压阀产品实物图

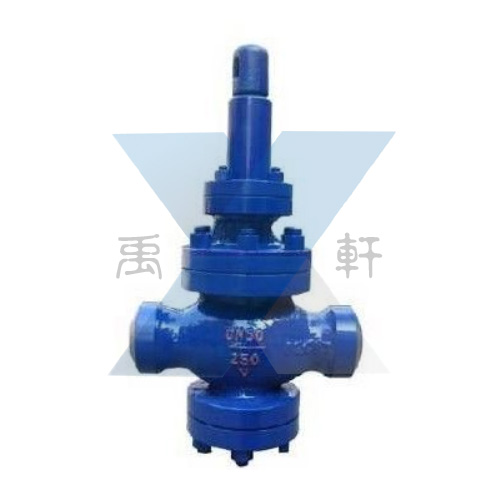

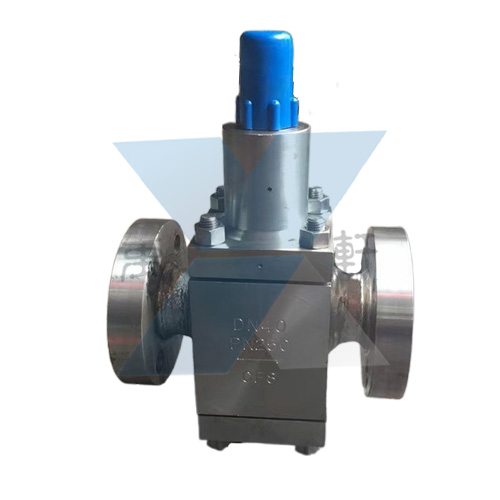

Y13H内螺纹先导活塞式蒸汽减压阀(图1)
                           Y13Y-250V-DN50内螺纹先导活塞式蒸汽减压阀

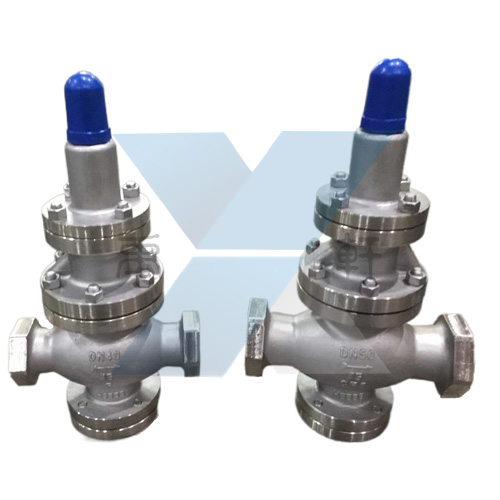

Y13H内螺纹先导活塞式蒸汽减压阀(图2)
                      Y13H-16P-DN50内螺纹先导活塞式蒸汽减压阀

Y13H内螺纹先导活塞式蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)1.62.5
壳体试验压力(Mpa)*2.43.75
密封试验压力(Mpa)1.62.5
最高进口压力(Mpa)1.62.5
出口压力范围(Mpa)0.1-1.00.1-1.6
压力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)△P2GGB12246-1989
最小压差0.150.15
渗漏量GB12245-1989

*.壳体试验不包括膜片、顶盖。

Y13H内螺纹先导活塞式蒸汽减压阀主要零件材料

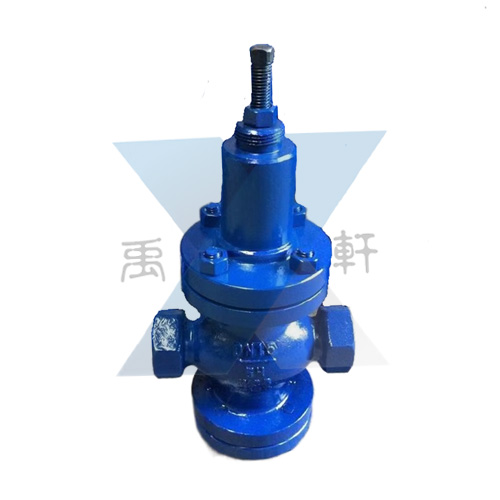

零件名称零件材料Y13H内螺纹先导活塞式蒸汽减压阀(图3)
阀体 阀盖 底盖WCB
阀座 阀盘2Cr13
缸套2Cr13/25(镀硬铬)
活塞2Cr13/铜合金
活塞环合金铸铁
导阀座 导阀杆2Cr13
膜片1Cr18Ni9Ti
主阀弹簧50CrVA
导阀主弹簧50CrVA
调节弹簧60Si2Mn

流量系数(Cv)

DN152025324050
Cv12.546.5916

Y13H内螺纹先导活塞式蒸汽减压阀连接尺寸

公称通径DNGLHHl
151/2"14029590
203-4"14033098
251"160330110
321-1/4"180330110
401-1/4"200345125
502"230345125

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开;

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。
