ZDLQ电动高温三通分(合)流调节阀
所属类别:调节阀
产品名称:ZDLQ电动高温三通分(合)流调节阀
产品标签:电动高温调节阀,高温蒸汽导热油合流阀,电动三通分流调节阀,电动压力三通调节阀
咨询热线:021-59795176
更新时间:2021-09-06 14:26:21
产品概述

电动高温三通分(合)流调节阀概述

ZDLQ电动高温调节阀采用双阀芯上下导向结构,配用电动执行机构机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。可用于各种不同的工作条件,特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4;阀体口径范围DN20-DN300;适用流体温度-150℃-+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择。

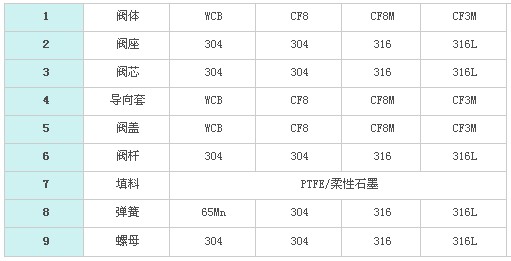

电动三通分(合)流调节阀主零件材料及结构图

ZDLQ电动高温三通分(合)流调节阀(图1)

电动三通分(合)流调节阀 阀盖形式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。

高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。

波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。

低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

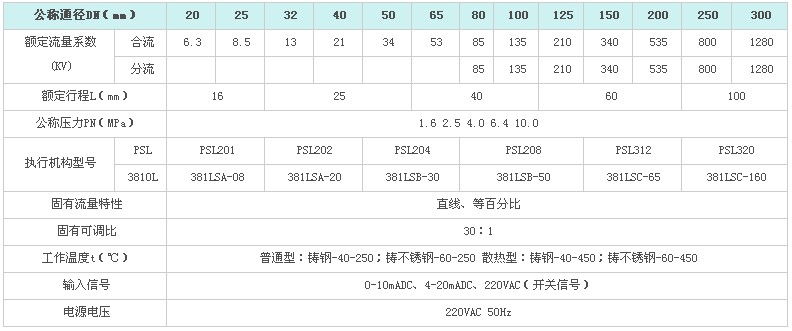

电动三通分(合)流调节阀 主要技术参数

ZDLQ电动高温三通分(合)流调节阀(图2)

电动三通分(合)流调节阀 电动执行机构

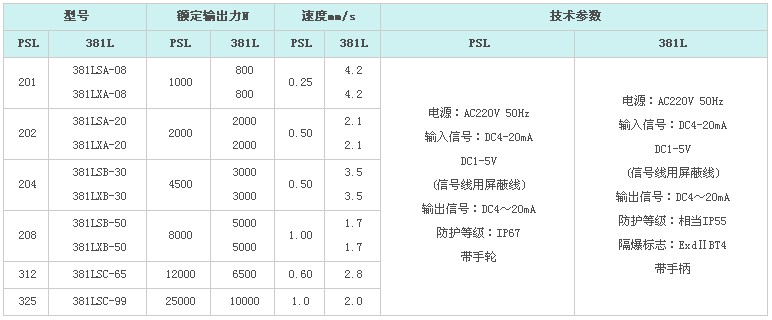

电动执行机构主要性能参数

ZDLQ电动高温三通分(合)流调节阀(图3)

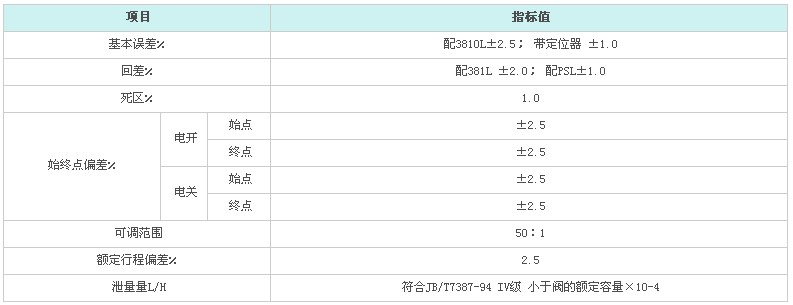

主要性能指标

ZDLQ电动高温三通分(合)流调节阀(图4)

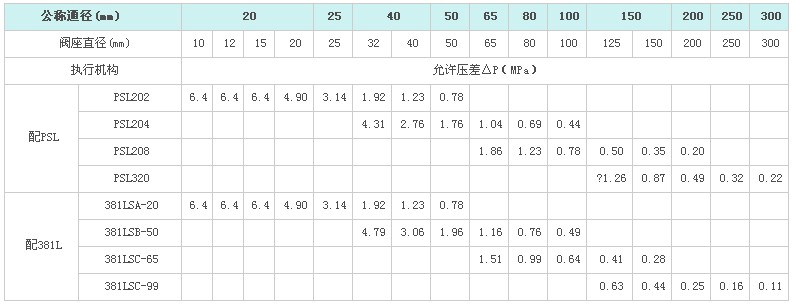

允许压差
ZDLQ电动高温三通分(合)流调节阀(图5)

注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与飞禽走兽多人版联系,采取适当方法可解决

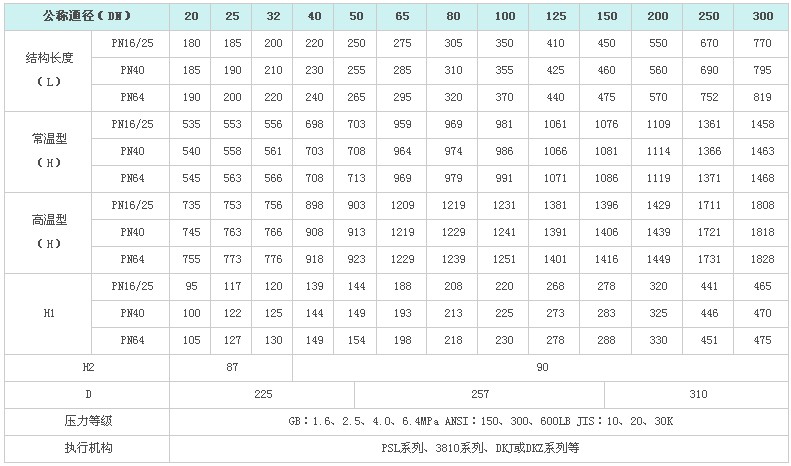

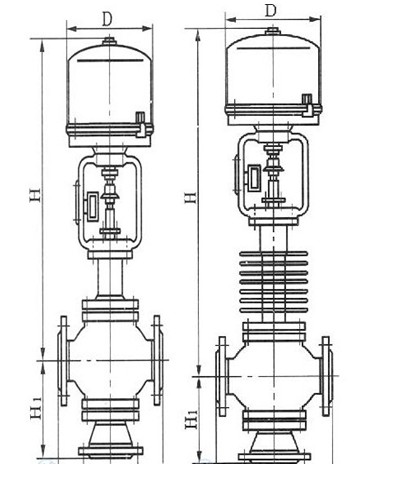

电动三通分(合)流调节阀 主要外型尺寸
ZDLQ电动高温三通分(合)流调节阀(图6)
ZDLQ电动高温三通分(合)流调节阀(图7)
